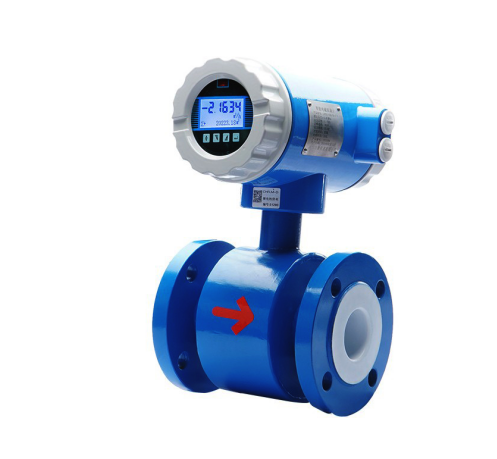

概述
本公司電磁流量計按照中國國家標準《JJG-1033-2007電磁流量計》執行，是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時,可輸出標準的電流信號,供記錄,調節、控制使用,實現檢測自動控制,并可實現信號的遠距離傳送?？蓮V泛應用于自來水、化工、煤炭、環保、輕紡、冶金,造紙等行業中的導電液體的流量計量。
工作原理
電磁流量計是運用法拉弟感應定律原理,即導電物體在磁場中作切割磁力線運動時,導體中產生感應電動勢。其感應電動勢E為:E=KBdV
流量Q為:Q=3600XVXS
式中:K-儀表系數
B一磁感應強度(T)
D一電極間距
V一流體平均流速(m/s)
S一導管內截面積(m2)
測量流量時,導電性液體以流速V流過垂直于流動方向的磁場,導電性液體的流動感應出一個與平均流速成正比的電壓,其感應電壓信號通過與液體直接接觸的電極檢出。對于同一流量計S、B、d為常量,所以流量與感應電動勢E(或流速V)的大小成正比。
公稱通徑 | 3/6/10/15/20/25/32/40/50/65/80/100/125/150/200/250/300/350/400/450/500/600/700/800/900/1000/1200/1400/1600/1800/2000...... | ||||
最高流速 | 15m/s | ||||
精準度 | DN15-DN600 | 示值的:±0.5(流速≥1m/s);±3mm/s(流速≤1m/s) | |||
DN70-DN3000 | 示值的:±0.5(流速≥0.8m/s);±4mm/s(流速≤10.8m/s) | ||||
公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3/10MPa |
DN15-DN50 | DN65-DN250 | DN300-DN1000 | DN1000-DN3000 | 特殊訂貨 | |
環境溫度 | 傳感器 | -25C-+60℃ | |||
轉換器及一體型 | -10℃-+60℃ | ||||
襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46) | ||||
流體最高溫度 | 一體型 | 70℃ | |||
分離型 | 聚氟丁橡膠襯里 | 60°C;120℃(訂貨時注明) | |||
聚氨脂襯里 | 50℃ | ||||
聚四氟乙烯襯里 | 100℃;150℃(訂貨時注明) | ||||
聚全氟乙丙烯(F46) | |||||
電極材料 | 不銹鋼、哈氏合金B、鈦、鉭、鉑/銥合金 | ||||
電機刮刀 | 可定制 | ||||
外殼防護 | DN15-DN3000分離型橡膠或聚氨酯襯里傳感器 | 丨P65或1P68 | |||
間距（分離型） | 其它傳感器,一體型流量計和分型器轉換器 | 1P65 | |||
轉換器距離傳感器一般不超過30m | |||||

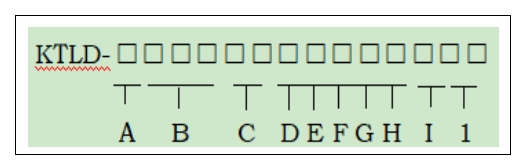

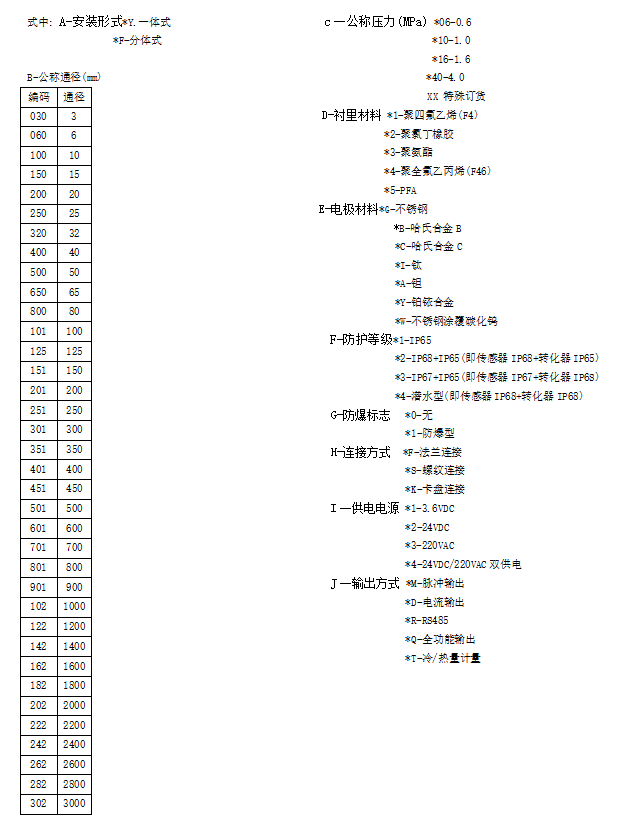

產品型號與標記
電磁流量計范圍選擇表
口徑 | 量程范圍（m3/h） | ||
10 | 0.02827-0.25 | 0.3-1.6 | 2.0-3.3921 |
15 | 0.0636-0.6 | 0.8-3.0 | 4.0-7.632 |
20 | 0.0636-0.6 | 1.2-5.0 | 6.0-13.6 |
25 | 0.176-1.6 | 2.0-8.0 | 10-21 |
32 | 0.2895-2.5 | 3.0-12 | 16-35 |
50 | 0.707-6.0 | 8.0-40 | 50-85 |
65 | 1.195-10 | 12-60 | 80-143 |
80 | 1.81-16 | 20-120 | 160-217 |
100 | 2.83-25 | 30-160 | 200-339 |
125 | 4.42-40 | 50-250 | 300-530 |
150 | 6.36-60 | 80-400 | 500-763 |
200 | 11.3-100 | 120-600 | 800-1357 |
250 | 17.7-160 | 200-800 | 1000-2120 |
300 | 25.45-250 | 300-1200 | 1600-3054 |
350 | 34.6-300 | 400-1600 | 2000-4157 |
400 | 45.2-400 | 500-2000 | 2500-5429 |
450 | 57.3-500 | 600-2500 | 3000-6871 |
500 | 70.7-600 | 800-3000 | 4000-84823 |
600 | 102-800 | 1000-4000 | 5000-12216 |
700 | 139-1200 | 1600-5000 | 6000-16620 |
800 | 181-1600 | 2000-6000 | 8000-21720 |
900 | 229-1600 | 2000-8000 | 10000-27480 |
1000 | 283-2000 | 2500-10000 | 12000-33924 |
1200 | 407-2500 | 3000-12000 | 16000-48833 |
1400 | 554-3000 | 4000-16000 | 20000-66468 |
1600 | 723-4000 | 5000-20000 | 27000-86815 |
